[JSC-BT11] SERIES Sight Check (Float Type) Old Model: JKS-CK
The sight check which installed after the steam trap is a device to be used for visually checking the operating conditions and leakage of steam trap.
详细描述
■ FEATURES
스팀트랩 뒤에 장치하는 사이트 첵크는 스팀트랩의 정상 작동상태와 증기의 누설여부를 육안으로 확인할 수 있는 장치입니다.
응축수 회수탱크에 생증기가 모일 경우에는 스팀트랩이 이상이 있다고 생각할 수 있습니다.
그러나 어느 스팀트랩에 이상이 있는지 여부를 판단하기는 대단히 어렵습니다.
이럴 경우 사이트 첵크는 스팀트랩의 정상작동 여부 및 시스템 전체의 상황을 조기에 판단하여 조치를 취할 수 있으므로 에너지를 절감을 위한 기기입니다.
증기속에 산소성분이나 이산화탄소 성분이 있다면 유리면이 퇴적물로 쌓일 수 있으며 이런 경우는 보일러 급수계통을 재검토하여 부식방지를 위한 예방법을 세워야 합니다.
특히 응축수를 스팀트랩의 위치보다 높게 올리는 경우에 첵크밸브를 겸하여 사용할 수 있는 구조입니다..

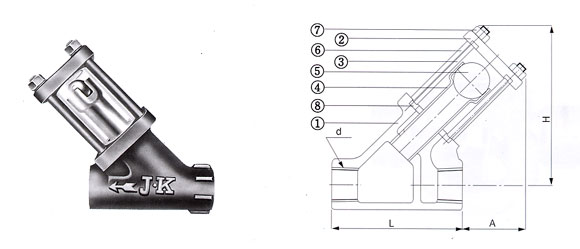

■ MATERIAL
NO
PART NAME
JSC-BT11
1
Body
CAST BRONZE
2
Cover
CAST BRONZE
3
Sight Tube
GLASS,HEAT,TREATED
4
Discharge Tube
COPPER
5
Ball
STAINLESS STEEL
6
Stud Bolt
CARBON STEEL
7
Nut
CARBON STEEL
8
Gasket
SYNTHETIC RUBBER
■ SPECIFICATIONS
1. WORKING PRESSURE : MAX 10 kgf/cm2 {1.0MPa}
2. WORKING TEMP : MAX 220℃
3. CONNECTION : SCREWED
